Chi Tiết Về Thiết Bị Aptomat (MCB, MCCB, RCCB, RCBO, ACB): Định Nghĩa, Phân Loại, Cấu Tạo, Nguyên Lý Hoạt Động, Lịch Sử, Thương Hiệu, Ứng Dụng Và Lưu Ý Khi Chọn Mua

I. Định Nghĩa Chung Về Aptomat (Circuit Breaker) Và Phân Loại Tổng Quan

Aptomat, hay còn gọi là Circuit Breaker (CB), là thiết bị điện tự động có chức năng đóng cắt mạch điện nhằm bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch, rò rỉ dòng điện hoặc các hiện tượng bất thường khác. Tên gọi “aptomat” xuất phát từ tiếng Nga, nhưng hiện nay đã trở thành thuật ngữ phổ biến trong ngành điện Việt Nam để chỉ các loại cầu dao tự động hiện đại.

Các thiết bị aptomat hiện đại không chỉ đơn thuần là cầu dao đóng ngắt, mà còn tích hợp nhiều chức năng bảo vệ thông minh, đáp ứng yêu cầu an toàn ngày càng cao trong hệ thống điện dân dụng, thương mại và công nghiệp. Chúng có thể tự động ngắt mạch khi phát hiện dòng điện vượt quá giới hạn cho phép hoặc khi có dòng rò nguy hiểm, giúp ngăn ngừa cháy nổ, bảo vệ thiết bị và an toàn cho con người.

Phân Loại Tổng Quan Các Thiết Bị Aptomat

Aptomat được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm:

• Theo chức năng bảo vệ: Chống quá tải, ngắn mạch, chống rò điện, chống giật, chống sét, bảo vệ động cơ, v.v.
• Theo cấu tạo vật lý: Dạng tép (miniature), dạng khối (moulded case), dạng không khí (air), dạng chân không (vacuum).
• Theo số pha và số cực: 1 pha 1 cực, 1 pha 2 cực, 3 pha 3 cực, 3 pha 4 cực.
• Theo dòng điện định mức và khả năng cắt: Từ các loại nhỏ (6A, 10A, 16A…) đến các loại lớn (1000A, 1600A, 3200A…).
• Theo tiêu chuẩn kỹ thuật: IEC 60898-1 (dân dụng), IEC 60947-2 (công nghiệp), ANSI, EN, v.v.

Các dòng thiết bị aptomat phổ biến nhất hiện nay bao gồm: MCB (Miniature Circuit Breaker), MCCB (Moulded Case Circuit Breaker), RCCB (Residual Current Circuit Breaker), RCBO (Residual Current Breaker with Overcurrent protection), ACB (Air Circuit Breaker), VCB (Vacuum Circuit Breaker), ELCB (Earth Leakage Circuit Breaker), RCD (Residual Current Device), MPCB (Motor Protection Circuit Breaker).

II. Định Nghĩa Và Phân Loại Chi Tiết Các Loại Aptomat

1. MCB (Miniature Circuit Breaker) – Aptomat Tép

Định nghĩa:
MCB là thiết bị đóng cắt tự động dạng nhỏ gọn (dạng tép), thường dùng trong hệ thống điện dân dụng và các mạch điện công suất nhỏ. MCB có khả năng bảo vệ mạch điện khỏi quá tải và ngắn mạch, nhưng không có chức năng chống rò điện hoặc chống giật.

Phân loại theo số cực:

• 1P (1 cực): Bảo vệ 1 dây pha.
• 2P (2 cực): Bảo vệ dây pha và trung tính.
• 3P (3 cực): Bảo vệ 3 dây pha.
• 4P (4 cực): Bảo vệ 3 pha và trung tính.

Phân loại theo đặc tính bảo vệ:

• Loại B: Ngắt ở dòng gấp 3–5 lần dòng định mức, dùng cho tải thuần trở.
• Loại C: Ngắt ở dòng gấp 5–10 lần dòng định mức, dùng cho tải hỗn hợp, phổ biến nhất.
• Loại D: Ngắt ở dòng gấp 10–20 lần dòng định mức, dùng cho tải có dòng khởi động lớn như động cơ, máy biến áp.
• Loại K, Z: Dùng cho các ứng dụng đặc biệt (tải không ổn định, thiết bị nhạy cảm).

Dòng định mức phổ biến: 1A – 125A, khả năng cắt ngắn mạch từ 4.5kA đến 15kA (theo IEC 60898-1).

2. MCCB (Moulded Case Circuit Breaker) – Aptomat Khối

Định nghĩa:
MCCB là thiết bị đóng cắt tự động dạng khối, có kích thước lớn hơn MCB, dùng cho hệ thống điện công nghiệp, thương mại hoặc các mạch điện công suất lớn. MCCB bảo vệ quá tải, ngắn mạch và có thể tích hợp thêm chức năng bảo vệ dòng rò (dòng dư) khi cần thiết.

Phân loại theo số cực:

• 2P, 3P, 4P (phổ biến nhất là 3P và 4P cho hệ 3 pha).

Phân loại theo dòng định mức:

• Từ 16A đến 3200A (thậm chí lên đến 6300A với các dòng đặc biệt).
• Khả năng cắt ngắn mạch (Icu) từ 10kA đến 150kA.

Phân loại theo chức năng bảo vệ:

• Loại nhiệt-từ (thermal-magnetic): Bảo vệ quá tải và ngắn mạch.
• Loại điện tử: Có thể điều chỉnh dòng cắt, thời gian trễ, bảo vệ nâng cao.
• Loại tích hợp bảo vệ dòng rò (Earth Leakage/Residual Current).

Tiêu chuẩn áp dụng: IEC 60947-2 (công nghiệp), TCVN 6592-2:2009.

3. RCCB (Residual Current Circuit Breaker) / RCD

Định nghĩa:
RCCB là thiết bị ngắt mạch chuyên dụng để bảo vệ chống rò điện, chống giật cho người sử dụng. RCCB không bảo vệ quá tải hoặc ngắn mạch, nên thường phải lắp nối tiếp với MCB hoặc MCCB.

Phân loại:

• Theo số cực: 2P (1 pha), 4P (3 pha).
• Theo dòng rò: 10mA, 30mA, 100mA, 300mA, 500mA, 1A.
• Theo loại: Loại AC (phát hiện dòng rò xoay chiều), loại A (phát hiện cả dòng rò xoay chiều và một chiều).

Ứng dụng: Bảo vệ chống giật, chống cháy do rò điện trong nhà ở, văn phòng, nhà xưởng.

4. RCBO (Residual Current Breaker with Overcurrent Protection)

Định nghĩa:
RCBO là thiết bị tích hợp cả chức năng chống rò điện (như RCCB) và bảo vệ quá tải, ngắn mạch (như MCB) trong cùng một thiết bị. RCBO giúp đơn giản hóa lắp đặt, tiết kiệm không gian và tăng hiệu quả bảo vệ.

Phân loại:

• Theo số cực: 1P+N, 2P, 3P, 3P+N.
• Theo dòng định mức: 6A – 125A.
• Theo dòng rò: 10mA, 30mA, 100mA, 300mA.

Ứng dụng: Bảo vệ toàn diện cho các mạch nhánh, thiết bị điện trong khu vực ẩm ướt, phòng tắm, nhà bếp, máy nước nóng, máy giặt, v.v.

5. ACB (Air Circuit Breaker) – Máy Cắt Không Khí

Định nghĩa:
ACB là thiết bị đóng cắt công suất lớn, sử dụng không khí làm môi trường dập hồ quang. ACB thường được lắp đặt ở đầu nguồn hệ thống điện hạ thế, trạm biến áp, tủ điện tổng của các nhà máy, tòa nhà lớn.

Phân loại:

• Theo cấu tạo: Loại cố định (fixed), loại rút kéo (withdrawable).
• Theo số cực: 3P, 4P.
• Theo dòng định mức: 630A – 6300A.
• Theo dòng cắt: 50kA – 150kA.

Ứng dụng: Bảo vệ tổng hệ thống điện, đóng cắt nguồn chính, bảo vệ máy biến áp, máy phát điện công suất lớn.

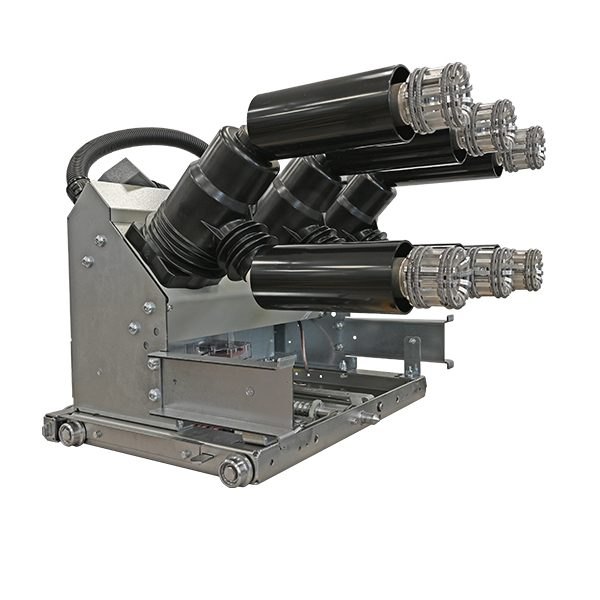

6. VCB (Vacuum Circuit Breaker) – Máy Cắt Chân Không

Định nghĩa:
VCB là máy cắt điện sử dụng môi trường chân không để dập tắt hồ quang, thường dùng cho hệ thống điện trung thế (12kV – 36kV). VCB có ưu điểm dập hồ quang nhanh, tuổi thọ cao, ít bảo trì, phù hợp cho trạm biến áp, nhà máy điện.

III. Cấu Tạo Chung Của Các Loại CB (MCB, MCCB, RCCB, RCBO, ACB)

1. Cấu Tạo Cơ Bản

Dù có nhiều loại và kích thước khác nhau, các thiết bị aptomat đều có cấu tạo chung gồm các bộ phận chính sau:

• Vỏ bảo vệ: Làm từ nhựa kỹ thuật hoặc vật liệu cách điện, chịu nhiệt, bảo vệ các linh kiện bên trong khỏi bụi, ẩm, va đập.
• Tiếp điểm (Contacts): Gồm tiếp điểm động và tĩnh, làm từ hợp kim đồng hoặc bạc, chịu được dòng lớn và hồ quang.
• Cơ cấu truyền động: Tay gạt hoặc nút nhấn để đóng/ngắt mạch điện thủ công hoặc tự động.
• Buồng dập hồ quang: Gồm các tấm thép xếp lớp, chia nhỏ hồ quang khi đóng/ngắt, giúp dập tắt nhanh và bảo vệ tiếp điểm.
• Móc bảo vệ: Gồm hai loại chính:
  • Rơle nhiệt (thermal trip): Bảo vệ quá tải, sử dụng thanh lưỡng kim.
  • Rơle từ (magnetic trip): Bảo vệ ngắn mạch, sử dụng cuộn dây điện từ.
• Bộ phát hiện dòng rò (cho RCCB, RCBO): Cuộn toroide hoặc biến dòng, so sánh dòng đi và về để phát hiện rò điện.
• Phụ kiện: Tiếp điểm phụ, tiếp điểm báo động, thiết bị đóng/ngắt từ xa, thiết bị chống sụt áp, tay quay, v.v.

2. Cấu Tạo Đặc Thù Từng Loại

• MCB: Nhỏ gọn, vỏ nhựa, thường có 2–4 cực, buồng dập hồ quang nhỏ, chỉ có rơle nhiệt và từ.
• MCCB: Vỏ đúc lớn, nhiều phụ kiện, có thể điều chỉnh dòng cắt, tích hợp thêm bộ bảo vệ dòng rò nếu cần.
• RCCB/RCBO: Thêm cuộn toroide phát hiện dòng rò, nút test kiểm tra hoạt động, thường có 1 cần gạt và 1 nút test.
• ACB: Kết cấu phức tạp, nhiều tiếp điểm, buồng dập hồ quang lớn, có thể điều khiển từ xa, tích hợp nhiều phụ kiện thông minh.
• VCB: Buồng chân không kín, tiếp điểm đặc biệt, vỏ composite cách điện cao.

IV. Nguyên Lý Hoạt Động Chi Tiết Của Các Loại Aptomat

1. Nguyên Lý Hoạt Động Của MCB (Nhiệt, Điện Từ)

• Bảo vệ quá tải (rơle nhiệt): Khi dòng điện vượt quá định mức trong thời gian dài, thanh lưỡng kim bị nung nóng, uốn cong, tác động vào cơ cấu ngắt, mở tiếp điểm và ngắt mạch điện. Thời gian tác động phụ thuộc vào mức độ quá tải và đặc tính của MCB (B, C, D).
• Bảo vệ ngắn mạch (rơle từ): Khi xảy ra ngắn mạch, dòng điện tăng đột biến, cuộn dây điện từ sinh ra lực hút mạnh, tác động tức thời vào cơ cấu ngắt, mở tiếp điểm chỉ trong vài mili giây, bảo vệ thiết bị và dây dẫn khỏi cháy nổ.

2. Nguyên Lý Hoạt Động Của MCCB Và ACB

• MCCB: Tương tự MCB nhưng có thể điều chỉnh dòng cắt, thời gian trễ, tích hợp bảo vệ nâng cao (mất pha, bảo vệ động cơ, bảo vệ dòng rò). Một số loại sử dụng bộ điều khiển điện tử để giám sát và điều chỉnh thông số bảo vệ.
• ACB: Sử dụng không khí làm môi trường dập hồ quang. Khi đóng/ngắt, các tiếp điểm hồ quang đóng trước/mở sau tiếp điểm chính để giảm mòn tiếp điểm. Khi có sự cố, bộ bảo vệ (rơle nhiệt, từ, điện tử) phát hiện và tác động cơ cấu nhả, mở tiếp điểm, hồ quang được dập tắt trong buồng dập lớn bằng các tấm thép xẻ rãnh và luồng khí nén.

3. Nguyên Lý Hoạt Động Của RCCB/RCBO (Phát Hiện Dòng Rò)

• Bộ phát hiện dòng rò: Dây pha và trung tính đi qua lõi toroide. Khi dòng đi và về cân bằng, từ trường triệt tiêu nhau, không có dòng cảm ứng. Nếu có dòng rò (dòng đi ≠ dòng về), xuất hiện từ trường dư, sinh ra dòng cảm ứng ở cuộn thứ cấp, kích hoạt rơle ngắt mạch.
• Ngắt mạch: Khi dòng rò vượt ngưỡng cài đặt (thường 30mA cho bảo vệ chống giật), thiết bị sẽ ngắt mạch chỉ trong vài mili giây, bảo vệ an toàn cho người sử dụng và phòng chống cháy nổ do rò điện.

4. Nguyên Lý Hoạt Động Của VCB

• Dập hồ quang trong chân không: Khi đóng/ngắt, hai tiếp điểm trong buồng chân không tách ra, hồ quang hình thành do ion hóa kim loại tiếp điểm. Khi dòng điện qua điểm không, hơi kim loại mất tính dẫn điện, độ bền điện môi phục hồi nhanh, hồ quang bị dập tắt gần như tức thời. Nhờ đó, VCB có khả năng dập hồ quang vượt trội, tuổi thọ cao, ít bảo trì.

V. Lịch Sử Hình Thành Và Phát Triển Thiết Bị Ngắt Mạch Từ Thế Kỷ 19 Đến Nay

1. Giai Đoạn Đầu (Thế Kỷ 19 – Đầu Thế Kỷ 20)

• 1879: Thomas Edison mô tả cầu dao điện đầu tiên trong đơn xin cấp bằng sáng chế, nhằm bảo vệ hệ thống dây điện chiếu sáng khỏi ngắn mạch và quá tải. Thời kỳ này, cầu chì là thiết bị bảo vệ chủ yếu, cầu dao chỉ đóng/ngắt thủ công.
• 1924: Hugo Stotz (Đức) phát minh và được cấp bằng sáng chế cho thiết bị ngắt mạch thu nhỏ (MCB) đầu tiên – tiền thân của MCB hiện đại. Sáng chế này sử dụng cơ chế nhiệt-từ, cho phép tự động ngắt mạch khi có sự cố, mở ra kỷ nguyên mới cho thiết bị bảo vệ điện.https://sincede.com/the-history-of-circuit-breakers-a-journey-from-fuses-to-modern-safety-systems/

2. Giai Đoạn Phát Triển (Giữa Thế Kỷ 20)

• 1930–1950: Các thiết bị ngắt mạch được cải tiến mạnh mẽ về vật liệu, cấu tạo, khả năng cắt dòng lớn hơn, tích hợp thêm các chức năng bảo vệ nâng cao. Các hãng lớn như ABB, Siemens, GE, Schneider bắt đầu sản xuất hàng loạt các dòng CB công nghiệp và dân dụng.
• 1950–1970: Sự phát triển của ngành công nghiệp điện lực, nhu cầu bảo vệ hệ thống điện lớn, các dòng MCCB, ACB, VCB ra đời, đáp ứng yêu cầu bảo vệ cho các nhà máy, trạm biến áp, lưới điện quốc gia.

3. Giai Đoạn Hiện Đại (Cuối Thế Kỷ 20 – Đầu Thế Kỷ 21)

• 1980–2000: Xuất hiện các thiết bị chống rò điện (RCCB, ELCB, RCBO), tích hợp bảo vệ thông minh, đáp ứng tiêu chuẩn quốc tế (IEC, ANSI, EN). Các hãng điện tử Nhật Bản, Hàn Quốc, Trung Quốc tham gia thị trường, đa dạng hóa sản phẩm.
• 2000–2025: Thiết bị aptomat ngày càng nhỏ gọn, thông minh, tích hợp IoT, giám sát từ xa, tự động hóa, đáp ứng xu hướng số hóa và an toàn điện toàn diện. Các tiêu chuẩn kỹ thuật được cập nhật liên tục, đảm bảo an toàn tối đa cho người dùng và thiết bị.

VI. Các Tiêu Chuẩn Kỹ Thuật Quốc Tế Áp Dụng Cho CB

• IEC 60898-1: Tiêu chuẩn cho MCB dùng trong dân dụng và các hệ thống lắp đặt tương tự, dòng định mức tối đa 125A, khả năng cắt đến 25kA.
• IEC 60947-2: Tiêu chuẩn cho MCCB, ACB dùng trong công nghiệp, dòng định mức đến 6300A, khả năng cắt đến 150kA.
• IEC 61008-1, IEC 61009-1: Tiêu chuẩn cho RCCB, RCBO.
• IEC 60364-4-43, IEC 60364-5-53: Tiêu chuẩn về bảo vệ quá dòng, lựa chọn và lắp đặt thiết bị đóng cắt.
• ANSI, EN: Các tiêu chuẩn tương đương của Mỹ, châu Âu.
• TCVN 6434-1:2018, TCVN 6592-2:2009: Tiêu chuẩn quốc gia Việt Nam tương đương IEC.

VII. Các Thương Hiệu Nổi Tiếng Toàn Cầu Sản Xuất Thiết Bị Aptomat

1. ABB (Thụy Sĩ)

ABB là tập đoàn đa quốc gia hàng đầu về thiết bị điện, tự động hóa và năng lượng. Sản phẩm aptomat của ABB nổi bật với chất lượng cao, độ bền vượt trội, khả năng chịu dòng cắt lớn, đa dạng chủng loại từ MCB, MCCB, RCCB, RCBO đến ACB, VCB. ABB luôn tuân thủ các tiêu chuẩn quốc tế IEC, UL, CSA, phù hợp cho mọi ứng dụng từ dân dụng đến công nghiệp nặng.

Dòng sản phẩm tiêu biểu:

• MCB System pro M compact® (S200, S200 M, SN200)
• MCCB Tmax XT, SACE Tmax

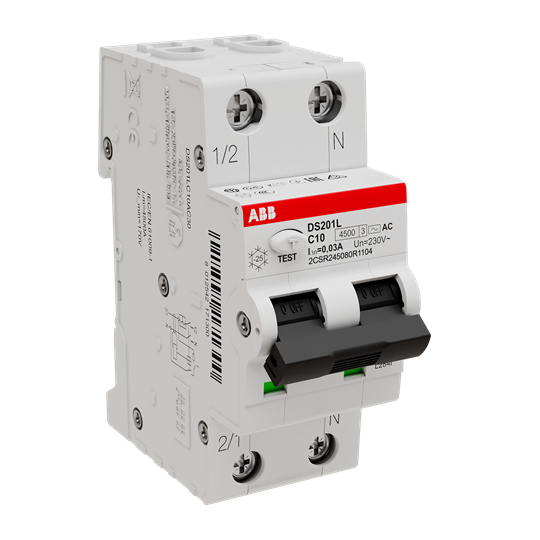

• RCCB, RCBO dòng DS201, DS202
• ACB Emax 2, VCB VD4

Ưu điểm:

• Độ tin cậy cao, tuổi thọ lớn, khả năng dập hồ quang tốt.
• Đa dạng phụ kiện, dễ tích hợp vào hệ thống tự động hóa.
• Được sử dụng rộng rãi trong các dự án công nghiệp, tòa nhà, trạm biến áp.

2. Schneider Electric (Pháp)

Schneider Electric là tập đoàn đa quốc gia nổi tiếng về giải pháp quản lý năng lượng và tự động hóa. Sản phẩm aptomat của Schneider được đánh giá cao về chất lượng, thiết kế nhỏ gọn, an toàn, dễ lắp đặt, phù hợp với điều kiện khí hậu Việt Nam.

Dòng sản phẩm tiêu biểu:

• Acti9 (MCB, RCCB, RCBO)
• EasyPact (MCCB, ACB)
• Masterpact (ACB)
• Dòng sản phẩm chống rò, chống giật đa dạng

Ưu điểm:

• Đáp ứng tiêu chuẩn IEC, EN, CE.
• Tích hợp công nghệ EcoStruxure, giám sát từ xa, thông minh.
• Được tin dùng trong các công trình dân dụng, thương mại, công nghiệp.

3. Siemens (Đức)

Siemens là tập đoàn công nghệ hàng đầu thế giới, nổi bật với các giải pháp điện công nghiệp, tự động hóa, năng lượng. Sản phẩm aptomat Siemens có độ bền cao, khả năng cắt lớn, tích hợp nhiều tính năng bảo vệ thông minh.

Dòng sản phẩm tiêu biểu:

• SENTRON 3VA (MCCB)
• SENTRON 5SL, 5SY (MCB)
• SENTRON 3WL (ACB)
• RCCB, RCBO dòng 5SV

Ưu điểm:

• Độ ổn định, tin cậy cao, dễ dàng tích hợp hệ thống điều khiển.
• Được sử dụng rộng rãi trong các nhà máy, trạm biến áp, tòa nhà lớn.

4. Eaton (Mỹ/Châu Âu)

Eaton là tập đoàn đa quốc gia chuyên về thiết bị điện, quản lý năng lượng. Sản phẩm MCCB, MCB của Eaton nổi bật với khả năng kết nối IoT, giám sát thông minh, đa dạng dòng sản phẩm cho mọi ứng dụng.

Dòng sản phẩm tiêu biểu:

• Power Defense MCCB
• Series G, Series C MCCB
• MCB, RCCB, RCBO đa dạng

Ưu điểm:

• Khả năng kết nối mạng, giám sát hiệu suất, bảo trì dự báo.
• Được sử dụng trong các dự án công nghiệp, trung tâm dữ liệu, năng lượng tái tạo.

5. Mitsubishi Electric (Nhật Bản)

Mitsubishi Electric là thương hiệu nổi tiếng tại Nhật Bản và toàn cầu về thiết bị điện công nghiệp, tự động hóa. Aptomat Mitsubishi được ưa chuộng nhờ hiệu suất ổn định, độ bền cao, giá thành hợp lý, đa dạng chủng loại.

Dòng sản phẩm tiêu biểu:

• MCB, MCCB, RCCB, RCBO, ACB Mitsubishi
• Dòng NV, NF, AE, WS

Ưu điểm:

• Đáp ứng tiêu chuẩn quốc tế, phù hợp khí hậu nhiệt đới.
• Được sử dụng rộng rãi trong nhà máy, xí nghiệp, công trình dân dụng.

6. GE (General Electric, Mỹ)

GE là tập đoàn công nghiệp lâu đời của Mỹ, cung cấp các giải pháp aptomat công nghiệp, dân dụng với dải dòng định mức rộng, khả năng cắt lớn, tích hợp bảo vệ dòng rò, phụ kiện đa dạng.

Dòng sản phẩm tiêu biểu:

• Record* C MCCB (16A – 800A, Icu đến 70kA)
• Dòng CE tích hợp bảo vệ dòng rò

Ưu điểm:

• Độ bền cao, dễ lắp đặt, bảo trì.
• Ứng dụng rộng rãi trong công nghiệp, thương mại, dân dụng.

7. Legrand (Pháp)

Legrand là thương hiệu nổi tiếng về thiết bị điện dân dụng, thương mại và công nghiệp. Sản phẩm aptomat Legrand nổi bật với thiết kế hiện đại, nhỏ gọn, dễ lắp đặt, đa dạng dòng sản phẩm.

Dòng sản phẩm tiêu biểu:

• MCB, MCCB, RCCB, RCBO Legrand
• Dòng DX3, RX3, DPX3

Ưu điểm:

• Đáp ứng tiêu chuẩn IEC, EN.
• Được tin dùng trong các công trình nhà ở, văn phòng, khách sạn.

8. Hager (Đức/Pháp)

Hager là thương hiệu châu Âu nổi tiếng về thiết bị đóng cắt, bảo vệ điện. Sản phẩm aptomat Hager có chất lượng cao, thiết kế tối ưu cho lắp đặt tủ điện, đa dạng chủng loại.

Dòng sản phẩm tiêu biểu:

• MCB, MCCB, RCCB, RCBO Hager
• Dòng h3+, quadro evo

Ưu điểm:

• Độ bền cao, dễ bảo trì, tích hợp phụ kiện thông minh.
• Phù hợp cho các dự án dân dụng, thương mại, công nghiệp.

9. CHINT (Trung Quốc)

CHINT là thương hiệu lớn của Trung Quốc, cung cấp thiết bị aptomat với giá thành hợp lý, chất lượng ổn định, đa dạng mẫu mã, phù hợp với ngân sách của người dùng Việt Nam.

Dòng sản phẩm tiêu biểu:

• ACB, MCB, MCCB, RCCB, RCBO CHINT

Ưu điểm:

• Giá thành cạnh tranh, dễ thay thế linh kiện.
• Được sử dụng rộng rãi trong các công trình xây dựng, nhà ở, nhà xưởng.

10. LS Electric (Hàn Quốc)

LS Electric là thương hiệu Hàn Quốc nổi tiếng về thiết bị điện công nghiệp và dân dụng. Sản phẩm aptomat LS có chất lượng tốt, giá cả hợp lý, đa dạng chủng loại.

Dòng sản phẩm tiêu biểu:

• ACB, MCB, MCCB, RCCB, RCBO LS

Ưu điểm:

• Đáp ứng yêu cầu kỹ thuật cao, độ bền tốt.
• Phù hợp cho cả hệ thống điện dân dụng và công nghiệp.

VIII. Bảng So Sánh Nhanh Các Loại CB (MCB, MCCB, RCCB, RCBO, ACB)

Phân tích:
MCB phù hợp cho các mạch nhánh nhỏ, dân dụng. MCCB dùng cho tổng, tải lớn, công nghiệp. RCCB chuyên chống giật, chống rò. RCBO tích hợp bảo vệ toàn diện, phù hợp khu vực ẩm ướt, thiết bị công suất vừa. ACB dùng cho trạm tổng, công nghiệp lớn, khả năng cắt rất cao.

IX. Ứng Dụng Thực Tế Và Lưu Ý Khi Chọn Mua Aptomat

1. Ứng Dụng Thực Tế Của Từng Loại Aptomat

• MCB: Bảo vệ mạch chiếu sáng, ổ cắm, thiết bị điện dân dụng (máy lạnh, máy giặt, bếp từ, bình nóng lạnh), tủ điện nhánh, văn phòng, trường học, bệnh viện.
• MCCB: Bảo vệ tổng hệ thống điện nhà máy, tòa nhà, trạm biến áp, máy phát điện, động cơ công suất lớn, tủ điện phân phối, hệ thống HVAC, trung tâm dữ liệu.
• RCCB: Bảo vệ chống giật, chống cháy do rò điện cho nhà ở, văn phòng, nhà xưởng, khu vực ẩm ướt.
• RCBO: Bảo vệ toàn diện cho các thiết bị nhạy cảm, khu vực có nguy cơ rò điện cao (phòng tắm, nhà bếp, máy nước nóng, máy giặt, thang máy, thang cuốn).
• ACB: Đóng cắt nguồn tổng, bảo vệ máy biến áp, máy phát điện, trạm biến áp, nhà máy điện, trung tâm thương mại lớn.
• VCB: Bảo vệ hệ thống điện trung thế, trạm biến áp, nhà máy điện, khu công nghiệp.

2. Hướng Dẫn Chọn Mua Aptomat Cho Nhà Ở Và Công Nghiệp

Tiêu chí kỹ thuật cần lưu ý:

• Dòng định mức (In): Chọn aptomat có dòng định mức cao hơn dòng tải thực tế từ 20–30% để đảm bảo an toàn và tránh nhảy aptomat khi tải tăng đột ngột.
• Khả năng cắt ngắn mạch (Icu/Ics): Phải lớn hơn dòng ngắn mạch dự kiến tại điểm lắp đặt. Dân dụng thường chọn 6–10kA, công nghiệp chọn 25–50kA hoặc cao hơn.
• Số cực: Chọn đúng số cực phù hợp với hệ thống (1P, 2P cho 1 pha; 3P, 4P cho 3 pha).
• Đặc tính bảo vệ (B, C, D): Chọn loại phù hợp với loại tải (chiếu sáng, động cơ, thiết bị điện tử…).
• Chức năng bảo vệ: Nếu cần chống giật, chống rò, nên chọn RCCB hoặc RCBO. Nếu chỉ cần bảo vệ quá tải/ngắn mạch, chọn MCB/MCCB.
• Tiêu chuẩn kỹ thuật: Ưu tiên sản phẩm đạt chuẩn IEC, TCVN, có chứng nhận chất lượng, xuất xứ rõ ràng.
• Thương hiệu: Chọn các thương hiệu uy tín như Schneider, ABB, Siemens, Mitsubishi, LS, Legrand, Hager, CHINT…
• Phụ kiện đi kèm: Xem xét nhu cầu sử dụng tiếp điểm phụ, báo động, điều khiển từ xa, chống sụt áp, v.v.
• Điều kiện môi trường: Chọn aptomat có khả năng chịu nhiệt, chống ẩm, chống bụi nếu lắp đặt ngoài trời hoặc môi trường khắc nghiệt.

Ví dụ chọn aptomat tổng cho nhà ở:
Tổng công suất điện 6000W, điện áp 220V, hệ số công suất 0.8 → Dòng tải = 6000 / (220 × 0.8) ≈ 34A → Nên chọn aptomat tổng từ 40A – 50A, khả năng cắt 6kA, loại MCB hoặc MCCB nhỏ.

Bảng chọn aptomat theo từng thiết bị:

3. Lưu Ý An Toàn, Lắp Đặt Và Bảo Trì Aptomat

• Luôn ngắt nguồn điện trước khi lắp đặt, thay thế hoặc kiểm tra aptomat.
• Đấu dây đúng cực L (pha) và N (trung tính), không đấu ngược cực.
• Không dùng chung dây trung tính cho nhiều mạch có aptomat chống rò, tránh ngắt sai hoặc không chính xác.
• Lắp aptomat ở nơi khô ráo, thoáng mát, tránh ẩm ướt, nhiệt độ cao, ánh nắng trực tiếp.
• Kiểm tra hoạt động bằng nút TEST định kỳ (mỗi tháng/lần) đối với RCCB/RCBO.
• Bảo trì định kỳ 6–12 tháng/lần: kiểm tra siết chặt đầu cọc, làm sạch bụi, đo điện trở tiếp xúc, kiểm tra nhiệt độ hoạt động, thử ngắt.
• Không tự ý thay thế hoặc sửa chữa nếu không có chuyên môn, nên gọi thợ điện có chứng chỉ để đảm bảo an toàn.
• Chọn aptomat có bảo hành chính hãng, nguồn gốc xuất xứ rõ ràng, tránh hàng giả, hàng nhái.

X. Kết Luận

Thiết bị aptomat (CB) đóng vai trò trung tâm trong việc bảo vệ an toàn cho hệ thống điện dân dụng, thương mại và công nghiệp. Việc hiểu rõ định nghĩa, phân loại, cấu tạo, nguyên lý hoạt động, lịch sử phát triển, các thương hiệu nổi tiếng, ứng dụng thực tế và lưu ý khi chọn mua sẽ giúp người dùng lựa chọn đúng loại aptomat phù hợp với nhu cầu, đảm bảo an toàn, tiết kiệm chi phí và nâng cao tuổi thọ thiết bị điện.

Trong bối cảnh công nghệ ngày càng phát triển, các thiết bị aptomat hiện đại không chỉ dừng lại ở chức năng bảo vệ cơ bản mà còn tích hợp nhiều tính năng thông minh, kết nối IoT, giám sát từ xa, đáp ứng xu hướng số hóa và tự động hóa hệ thống điện. Việc lựa chọn sản phẩm từ các thương hiệu uy tín, tuân thủ tiêu chuẩn kỹ thuật quốc tế, lắp đặt và bảo trì đúng quy trình là yếu tố then chốt để đảm bảo an toàn điện tuyệt đối cho mọi công trình.
